同軸落射照明 TCAEシリーズ
商品コード
-
￥38,830 ～ ￥163,350
（税率10％込）
- カテゴリ
-
-
画像処理用LED照明器
-
同軸落射照明
-
| 型式 | 発光色 | 外形寸法(mm) 窓角/長さ/高さ | 価格 | 外形図PDF | 外形図DXF | 標準仕様書 |
|---|---|---|---|---|---|---|
| TCAE20-40x65WD-4 | ○(白) | 20/65/40 | ￥38,830 | - | - | - |
| TCAE20-40x65RD-4 | ●(赤) | 20/65/40 | ￥47,190 | - | - | - |
| TCAE20-40x65GD-4 | ●(緑) | 20/65/40 | ￥47,190 | - | - | - |
| TCAE20-40x65BD-4 | ●(青) | 20/65/40 | ￥47,190 | - | - | - |
| TCAE35-55x80WD-4 | ○(白) | 35/80/55 | ￥54,010 | - | - | - |
| TCAE35-55x80RD-4 | ●(赤) | 35/80/55 | ￥63,690 | - | - | - |
| TCAE35-55x80GD-4 | ●(緑) | 35/80/55 | ￥63,690 | - | - | - |
| TCAE35-55x80BD-4 | ●(青) | 35/80/55 | ￥63,690 | - | - | - |
| TCAE50-70x95WD-4 | ○(白) | 50/95/70 | ￥85,800 | - | - | - |
| TCAE50-70x95RD-4 | ●(赤) | 50/95/70 | ￥102,300 | - | - | - |
| TCAE50-70x95GD-4 | ●(緑) | 50/95/70 | ￥102,300 | - | - | - |
| TCAE50-70x95BD-4 | ●(青) | 50/95/70 | ￥102,300 | - | - | - |
| TCAE75-95x125WD-4 | ○(白) | 75/125/96 | ￥111,980 | - | - | - |
| TCAE75-95x125RD-4 | ●(赤) | 75/125/96 | ￥132,880 | - | - | - |
| TCAE75-95x125GD-4 | ●(緑) | 75/125/96 | ￥132,880 | - | - | - |
| TCAE75-95x125BD-4 | ●(青) | 75/125/96 | ￥132,880 | - | - | - |
| TCAE100-120x150WD-4 | ○(白) | 100/150/121 | ￥135,630 | - | - | - |
| TCAE100-120x150RD-4 | ●(赤) | 100/150/121 | ￥163,350 | - | - | - |
| TCAE100-120x150GD-4 | ●(緑) | 100/150/121 | ￥163,350 | - | - | - |
| TCAE100-120x150BD-4 | ●(青) | 100/150/121 | ￥163,350 | - | - | - |
※ カスタム・特注はアイテックシステム営業までご相談ください。
※ 外形図、取扱説明書のダウンロードには、ログインする必要がありますので、会員登録をお願い致します。

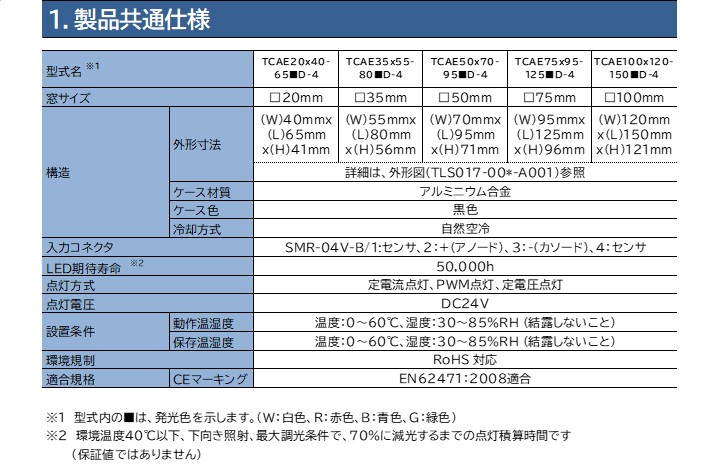

○使用可能な環境温度は0～60℃で、厳しい高温環境下でもお使いいただけます。

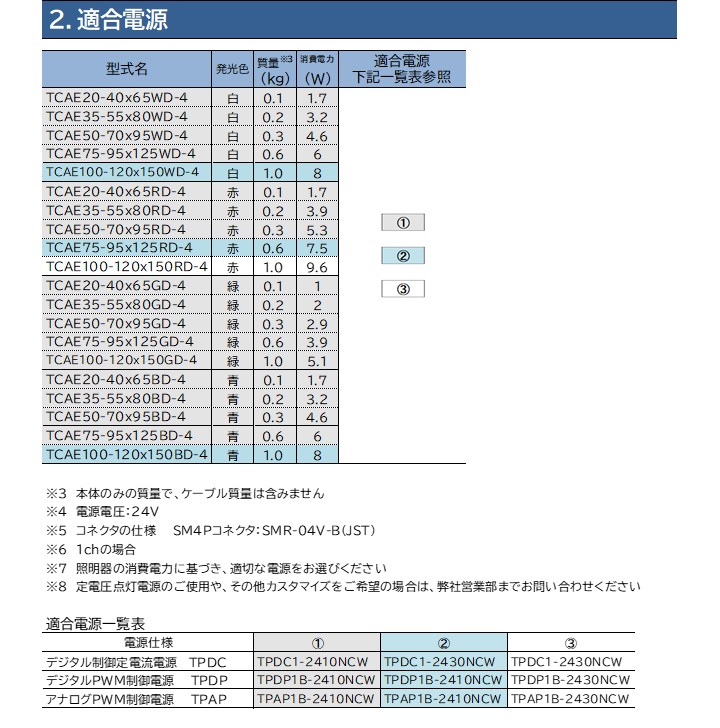

○DC24V駆動に対応し、PWM電源と定電流電源のどちらでも使用可能。
（ご不明な点等ございましたら、弊社営業までご相談ください）
○ハーフミラーによりカメラと同軸上に、光を落射させる構造で、ワークに対して均一な面状の同軸光を照射可能。
○用途:光沢のある金属や乱反射しやすいフィルム、プラスチック、曲面状の表面の傷や印字、文字、打痕、基板パターン検査に最適。
○ドーム照明（TD、TDEなど）と連結させることで、カメラ側覗き穴部の照度低下を軽減させる補助光源として使用可能。
（連結には別売りのアダプタが必要です。ご不明な点等ございましたら弊社営業までお問合せください）
○照明器のケーブル長は0.5mです。延長が必要な場合は、別途延長ケーブルをご選定ください。
○IR照明につきましては従来品をご活用ください
⇒従来品（TCAシリーズ）製品ページはこちら
