同軸落射照明 TCAシリーズ
商品コード
-
￥36,080 ～ ￥163,350
（税率10％込）
- カテゴリ
-
-
画像処理用LED照明器
-
同軸落射照明
-

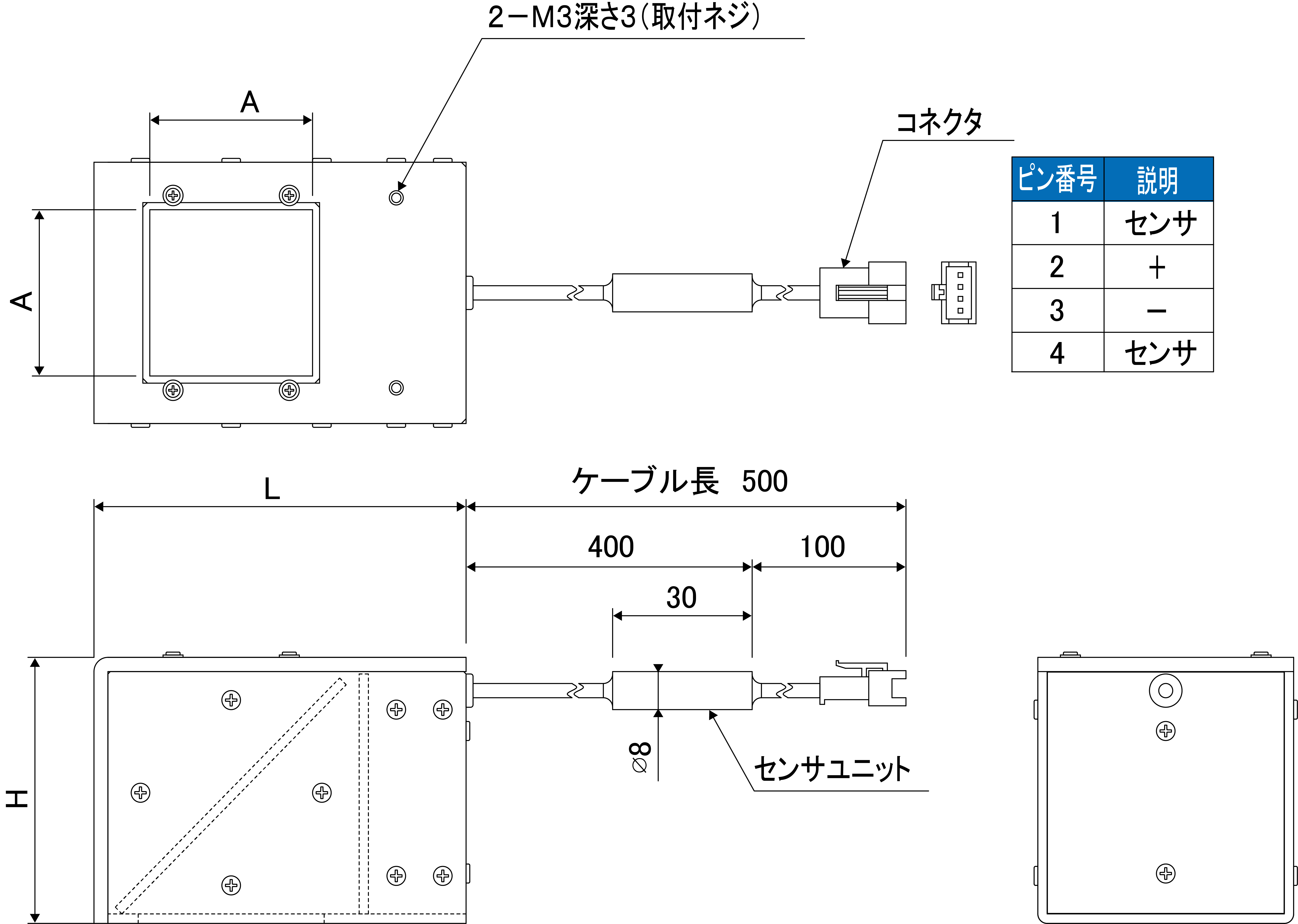

| 型式 | 発光色 | 外形寸法(mm) 窓角/長さ/高さ | 価格 | 外形図DXF | 外形図PDF | 詳細PDF |
|---|---|---|---|---|---|---|
| TCA20-40x65WD-4 | ○(白) | 20/65/40 | ￥38,830 | - | - | |
| TCA20-40x65RD-4 | ●(赤) | 20/65/40 | ￥36,080 | - | - | |
| TCA20-40x65GD-4 | ●(緑) | 20/65/40 | ￥47,190 | - | - | |
| TCA20-40x65BD-4 | ●(青) | 20/65/40 | ￥47,190 | - | - | |
| TCA20-40x65IR850D-4 | ●IR850 | 20/65/40 | ￥39,600 | - | - | |
| TCA20-40x65IR940D-4 | ●IR940 | 20/65/40 | ￥39,600 | - | - | |
| TCA35-55x80WD-4 | ○(白) | 35/80/55 | ￥54,010 | - | - | |
| TCA35-55x80RD-4 | ●(赤) | 35/80/55 | ￥48,510 | - | - | |
| TCA35-55x80GD-4 | ●(緑) | 35/80/55 | ￥63,690 | - | - | |
| TCA35-55x80BD-4 | ●(青) | 35/80/55 | ￥63,690 | - | - | |
| TCA35-55x80IR850D-4 | ●IR850 | 35/80/55 | ￥53,350 | - | - | |
| TCA35-55x80IR940D-4 | ●IR940 | 35/80/55 | ￥53,350 | - | - | |
| TCA50-70x95WD-4 | ○(白) | 50x95x70 | ￥85,800 | - | - | |
| TCA50-70x95RD-4 | ●(赤) | 50x95x70 | ￥74,800 | - | - | |
| TCA50-70x95GD-4 | ●(緑) | 50x95x70 | ￥102,300 | - | - | |
| TCA50-70x95BD-4 | ●(青) | 50x95x70 | ￥102,300 | - | - | |
| TCA50-70x95IR850D-4 | ●IR850 | 50x95x70 | ￥82,390 | - | - | |
| TCA50-70x95IR940D-4 | ●IR940 | 50x95x70 | ￥82,390 | - | - | |
| TCA75-95x125WD-4 | ○(白) | 75x125x96 | ￥111,980 | - | - | |
| TCA75-95x125RD-4 | ●(赤) | 75x125x96 | ￥99,660 | - | - | |
| TCA75-95x125GD-4 | ●(緑) | 75x125x96 | ￥132,880 | - | - | |
| TCA75-95x125BD-4 | ●(青) | 75x125x96 | ￥132,880 | - | - | |
| TCA75-95x125IR850D-4 | ●IR850 | 75x125x96 | ￥123,200 | - | - | |
| TCA75-95x125IR940D-4 | ●IR940 | 75x125x96 | ￥123,200 | - | - | |
| TCA100-120x150WD-4 | ○(白) | 100x150x121 | ￥135,630 | - | - | |
| TCA100-120x150RD-4 | ●(赤) | 100x150x121 | ￥121,440 | - | - | |
| TCA100-120x150GD-4 | ●(緑) | 100x150x121 | ￥163,350 | - | - | |
| TCA100-120x150BD-4 | ●(青) | 100x150x121 | ￥163,350 | - | - | |
| TCA100-120x150IR850D-4 | ●IR850 | 100x150x121 | ￥149,160 | - | - | |
| TCA100-120x150IR940D-4 | ●IR940 | 100x150x121 | ￥149,160 | - | - |
※ カスタム・特注は営業担当までご相談ください。
※ 外形図、取扱説明書のダウンロードには、ログインする必要がありますので、会員登録をお願い致します。
○LED同軸落射照明は、高輝度・高品質・低価格・短納期を実現
○ハーフミラーによりカメラと同軸上に、光を落射させる構造で、ワークに対して均一な面状の同軸光を照射可
○低価格なので、装置のトータルコストの低減に大きく貢献可能
○窓径□20、35、50、75、100mmと、白、赤、緑、青、赤外850nm、赤外940nmの発光色をラインアップ
○用途:光沢のある金属やフィルム、プラスチック、曲面状の表面の傷や印字、文字、打痕、基板パターン検査に最適
○照明方法:均一な同軸光で幅広い用途に使用可

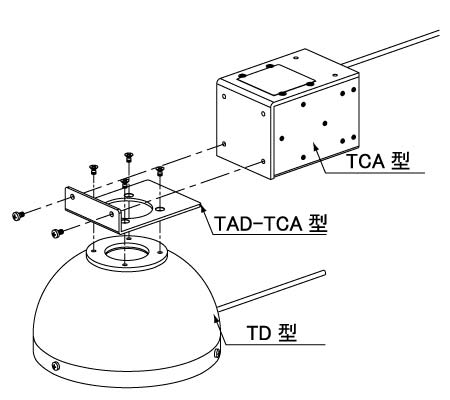

○ドーム照明TD型と連結可能(別売りアダプタ必要)
○照明器のケーブル長は0.5ｍです。延長ケーブルが必要な場合は別途ご選定ください。
