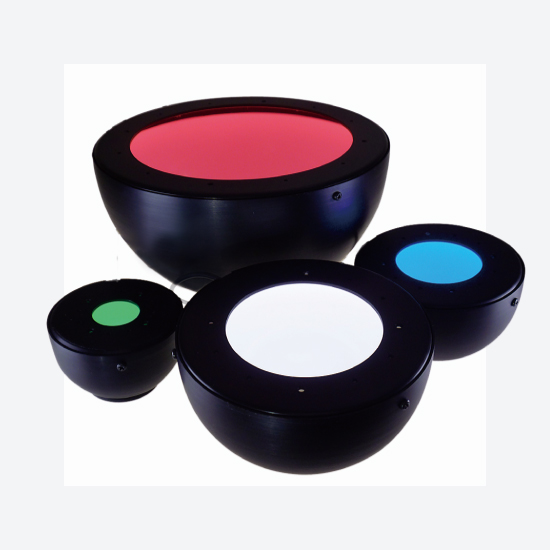

ドーム照明(反射光) TDEシリーズ
商品コード
-
￥44,440 ～ ￥145,200
（税率10％込）
- カテゴリ
-
-
画像処理用LED照明器
-
ドーム照明
-
| 型式 | 発光色 | 外形寸法(mm) 外径/窓径/内径/高さ | 価格 | 外形図PDF | 外形図DXF | 標準仕様書 |
|---|---|---|---|---|---|---|
| TDE77x20-50W-4 | ○(白) | 77/20/27/50 | ￥44,440 | - | - | - |
| TDE77x20-50R-4 | ●(赤) | 77/20/27/50 | ￥53,350 | - | - | - |
| TDE77x20-50G-4 | ●(緑) | 77/20/27/50 | ￥53,350 | - | - | - |
| TDE77x20-50B-4 | ●(青) | 77/20/27/50 | ￥53,350 | - | - | - |
| TDE102x20-60W-4 | ○(白) | 102/20/52/60 | ￥49,830 | - | - | - |
| TDE102x20-60R-4 | ●(赤) | 102/20/52/60 | ￥59,400 | - | - | - |
| TDE102x20-60G-4 | ●(緑) | 102/20/52/60 | ￥59,400 | - | - | - |
| TDE102x20-60B-4 | ●(青) | 102/20/52/60 | ￥59,400 | - | - | - |
| TDE127x30-75W-4 | ○(白) | 127/30/77/75 | ￥58,080 | - | - | - |
| TDE127x30-75R-4 | ●(赤) | 127/30/77/75 | ￥67,870 | - | - | - |
| TDE127x30-75G-4 | ●(緑) | 127/30/77/75 | ￥67,870 | - | - | - |
| TDE127x30-75B-4 | ●(青) | 127/30/77/75 | ￥67,870 | - | - | - |
| TDE152x30-85W-4 | ○(白) | 152/30/102/85 | ￥66,440 | - | - | - |
| TDE152x30-85R-4 | ●(赤) | 152/30/102/85 | ￥79,750 | - | - | - |
| TDE152x30-85G-4 | ●(緑) | 152/30/102/85 | ￥79,750 | - | - | - |
| TDE152x30-85B-4 | ●(青) | 152/30/102/85 | ￥79,750 | - | - | - |
| TDE177x40-95W-4 | ○(白) | 177/40/127/95 | ￥76,120 | - | - | - |
| TDE177x40-95R-4 | ●(赤) | 177/40/127/95 | ￥91,410 | - | - | - |
| TDE177x40-95G-4 | ●(緑) | 177/40/127/95 | ￥91,410 | - | - | - |
| TDE177x40-95B-4 | ●(青) | 177/40/127/95 | ￥91,410 | - | - | - |
| TDE202x40-110W-4 | ○(白) | 202/40/152/110 | ￥87,120 | - | - | - |
| TDE202x40-110R-4 | ●(赤) | 202/40/152/110 | ￥105,160 | - | - | - |
| TDE202x40-110G-4 | ●(緑) | 202/40/152/110 | ￥105,160 | - | - | - |
| TDE202x40-110B-4 | ●(青) | 202/40/152/110 | ￥105,160 | - | - | - |
| TDE252x60-135W-4 | ○(白) | 252/60/202/135 | ￥103,840 | - | - | - |
| TDE252x60-135R-4 | ●(赤) | 252/60/202/135 | ￥124,520 | - | - | - |
| TDE252x60-135G-4 | ●(緑) | 252/60/202/135 | ￥124,520 | - | - | - |
| TDE252x60-135B-4 | ●(青) | 252/60/202/135 | ￥124,520 | - | - | - |
| TDE302x60-160W-4 | ○(白) | 302/60/252/160 | ￥121,770 | - | - | - |
| TDE302x60-160R-4 | ●(赤) | 302/60/252/160 | ￥145,200 | - | - | - |
| TDE302x60-160G-4 | ●(緑) | 302/60/252/160 | ￥145,200 | - | - | - |
| TDE302x60-160B-4 | ●(青) | 302/60/252/160 | ￥145,200 | - | - | - |
※ カスタム・特注はアイテックシステム営業までご相談ください。
※ 外形図、取扱説明書のダウンロードには、ログインする必要がありますので、会員登録をお願い致します。

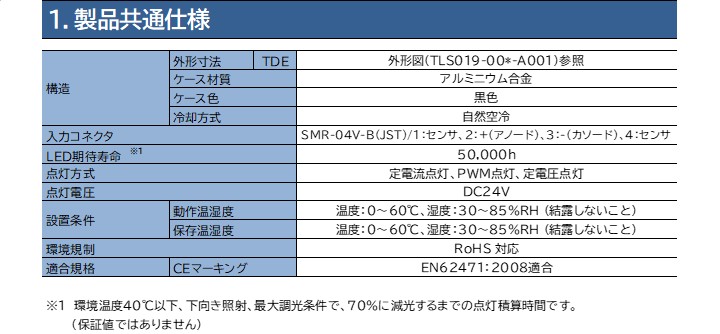

○使用可能な環境温度は0～60℃で、厳しい高温環境下でもお使いいただけます。
○低価格のため、採用することで搭載装置のトータルコスト削減に貢献します。

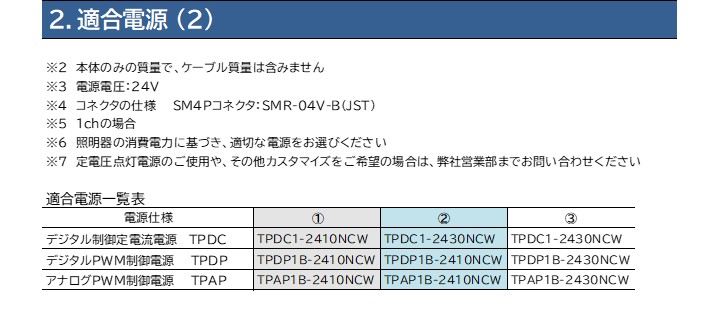

○DC24V駆動に対応し、PWM電源と定電流電源のどちらでも使用可能。
（ご不明な点等ございましたら、弊社営業までご相談ください）
○ドーム型反射板構造により、ワーク全体を均一に拡散光で照射することができます。
○用途:光沢のある金属や乱反射しやすいフィルム、プラスチック表面や曲面のワーク表面検査(異物、汚れ、穴、文字認識等)に最適。
○同軸落射照明（TCA、TCAEなど）と連結することで、カメラ側覗き穴部の照度低下を軽減させることも可能。
（連結には別売りのアダプタが必要です。ご不明な点等ございましたら弊社営業までお問合せください）
○照明器のケーブル長は0.5mです。延長が必要な場合は、別途延長ケーブルをご選定ください。
○IR照明につきましては従来品をご活用ください
⇒従来品（TDシリーズ）製品ページはこちら
