ドーム照明(反射光) TDシリーズ
商品コード
-
￥39,930 ～ ￥145,200
（税率10％込）
- カテゴリ
-
-
画像処理用LED照明器
-
ドーム照明
-

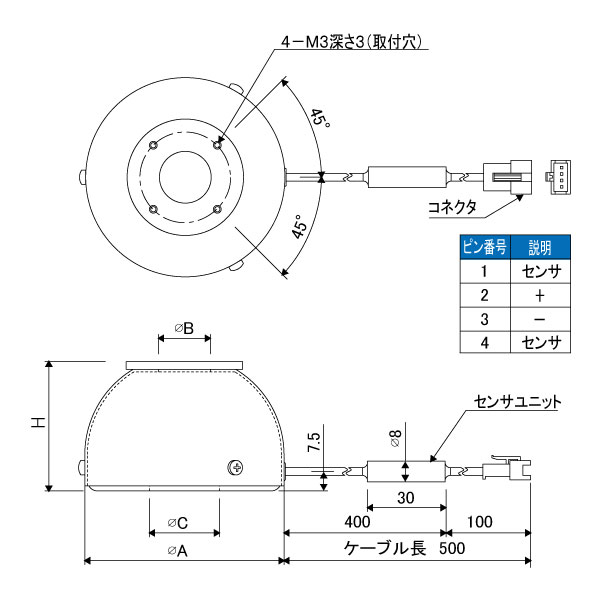

| 型式 | 発光色 | 外形寸法(mm) 外径/窓径/内径/高さ | 価格 | 外形図DXF | 外形図PDF | 詳細PDF |
|---|---|---|---|---|---|---|
| TD77x20-50W-4 | ○(白) | 77/20/27/50 | ￥44,440 | - | - | |
| TD77x20-50R-4 | ●(赤) | 77/20/27/50 | ￥39,930 | - | - | |
| TD77x20-50G-4 | ●(緑) | 77/20/27/50 | ￥53,350 | - | - | |
| TD77x20-50B-4 | ●(青) | 77/20/27/50 | ￥53,350 | - | - | |
| TD77x20-50IR850-4 | ●IR850 | 77/20/27/50 | ￥48,180 | - | - | |
| TD77x20-50IR940-4 | ●IR940 | 77/20/27/50 | ￥48,180 | - | - | |
| TD102x20-60W-4 | ○(白) | 102/20/52/60 | ￥49,830 | - | - | |
| TD102x20-60R-4 | ●(赤) | 102/20/52/60 | ￥44,880 | - | - | |
| TD102x20-60G-4 | ●(緑) | 102/20/52/60 | ￥59,400 | - | - | |
| TD102x20-60B-4 | ●(青) | 102/20/52/60 | ￥59,400 | - | - | |
| TD102x20-60IR850-4 | ●IR850 | 102/20/52/60 | ￥54,780 | - | - | |
| TD102x20-60IR940-4 | ●IR940 | 102/20/52/60 | ￥54,780 | - | - | |
| TD127x30-75W-4 | ○(白) | 127/30/77/75 | ￥58,080 | - | - | |
| TD127x30-75R-4 | ●(赤) | 127/30/77/75 | ￥52,580 | - | - | |
| TD127x30-75G-4 | ●(緑) | 127/30/77/75 | ￥67,870 | - | - | |
| TD127x30-75B-4 | ●(青) | 127/30/77/75 | ￥67,870 | - | - | |
| TD127x30-75IR850-4 | ●IR850 | 127/30/77/75 | ￥63,690 | - | - | |
| TD127x30-75IR940-4 | ●IR940 | 127/30/77/75 | ￥63,690 | - | - | |
| TD152x30-85W-4 | ○(白) | 152/30/102/85 | ￥66,440 | - | - | |
| TD152x30-85R-4 | ●(赤) | 152/30/102/85 | ￥60,720 | - | - | |
| TD152x30-85G-4 | ●(緑) | 152/30/102/85 | ￥79,750 | - | - | |
| TD152x30-85B-4 | ●(青) | 152/30/102/85 | ￥79,750 | - | - | |
| TD152x30-85IR850-4 | ●IR850 | 152/30/102/85 | ￥73,480 | - | - | |
| TD152x30-85IR940-4 | ●IR940 | 152/30/102/85 | ￥73,480 | - | - | |
| TD177x40-95W-4 | ○(白) | 177/40/127/95 | ￥76,120 | - | - | |
| TD177x40-95R-4 | ●(赤) | 177/40/127/95 | ￥68,420 | - | - | |
| TD177x40-95G-4 | ●(緑) | 177/40/127/95 | ￥91,410 | - | - | |
| TD177x40-95B-4 | ●(青) | 177/40/127/95 | ￥91,410 | - | - | |
| TD177x40-95IR850-4 | ●IR850 | 177/40/127/95 | ￥83,710 | - | - | |
| TD177x40-95IR940-4 | ●IR940 | 177/40/127/95 | ￥83,710 | - | - | |
| TD202x40-110W-4 | ○(白) | 202/40/152/110 | ￥87,120 | - | - | |
| TD202x40-110R-4 | ●(赤) | 202/40/152/110 | ￥78,980 | - | - | |
| TD202x40-110G-4 | ●(緑) | 202/40/152/110 | ￥105,160 | - | - | |
| TD202x40-110B-4 | ●(青) | 202/40/152/110 | ￥105,160 | - | - | |
| TD202x40-110IR850-4 | ●IR850 | 202/40/152/110 | ￥96,910 | - | - | |
| TD202x40-110IR940-4 | ●IR940 | 202/40/152/110 | ￥96,910 | - | - | |
| TD252x60-135W-4 | ○(白) | 252/60/202/135 | ￥103,840 | - | - | |
| TD252x60-135R-4 | ●(赤) | 252/60/202/135 | ￥94,050 | - | - | |
| TD252x60-135G-4 | ●(緑) | 252/60/202/135 | ￥124,520 | - | - | |
| TD252x60-135B-4 | ●(青) | 252/60/202/135 | ￥124,520 | - | - | |
| TD252x60-135IR850-4 | ●IR850 | 252/60/202/135 | ￥113,410 | - | - | |
| TD252x60-135IR940-4 | ●IR940 | 252/60/202/135 | ￥113,410 | - | - | |
| TD302x60-160W-4 | ○(白) | 302/60/252/160 | ￥121,770 | - | - | |
| TD302x60-160R-4 | ●(赤) | 302/60/252/160 | ￥109,340 | - | - | |
| TD302x60-160G-4 | ●(緑) | 302/60/252/160 | ￥145,200 | - | - | |
| TD302x60-160B-4 | ●(青) | 302/60/252/160 | ￥145,200 | - | - | |
| TD302x60-160IR850-4 | ●IR850 | 302/60/252/160 | ￥135,630 | - | - | |
| TD302x60-160IR940-4 | ●IR940 | 302/60/252/160 | ￥135,630 | - | - |
※ カスタム・特注は営業担当までご相談ください。
※ 外形図、取扱説明書のダウンロードには、ログインする必要がありますので、会員登録をお願い致します。
○LEDドーム照明は、高輝度・高品質・低価格・短納期を実現
○ドーム型の反射板構造で、ワーク全体を均一拡散光で照射可
○低価格なので、装置のトータルコストの低減に大きく貢献可能
○外径φ77～202までφ25mm毎のサイズ構成と発光色:白、赤、緑、青、赤外850nm、940nmをラインアップ
○用途:光沢のある金属やフィルム、プラスチック表面や曲面のワーク表面検査(異物、汚れ、穴、文字認識等)に最適
○照明方法:均一な拡散光照明で幅広い用途に使用可

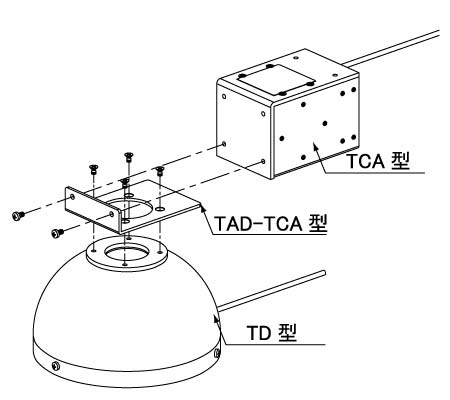

○同軸落射照明TCA型と連結可能(別売りアダプタ必要)
○照明器のケーブル長は0.5ｍです。延長ケーブルが必要な場合は別途ご選定ください。
