幅広直線照明（拡散光）TLWEAシリーズ（耳有り）
商品コード
-
￥19,140 ～ ￥78,980
（税率10％込）
- カテゴリ
-
-
画像処理用LED照明器
-
直線照明
-
| 型式 | 発光色 | 発光面サイズ(mm) | 価格 | 外形図PDF | 外形図DXF | 標準仕様書 |
|---|---|---|---|---|---|---|
| TLWEA45x41-22WD-4 | ○(白) | 35x35 | ￥19,140 | - | - | - |
| TLWEA45x41-22RD-4 | ●(赤) | 35x35 | ￥22,990 | - | - | - |
| TLWEA45x41-22GD-4 | ●(緑) | 35x35 | ￥22,990 | - | - | - |
| TLWEA45x41-22BD-4 | ●(青) | 35x35 | ￥22,990 | - | - | - |
| TLWEA85x41-22WD-4 | ○(白) | 75x35 | ￥22,440 | - | - | - |
| TLWEA85x41-22RD-4 | ●(赤) | 75x35 | ￥27,390 | - | - | - |
| TLWEA85x41-22GD-4 | ●(緑) | 75x35 | ￥27,390 | - | - | - |
| TLWEA85x41-22BD-4 | ●(青) | 75x35 | ￥27,390 | - | - | - |
| TLWEA125x41-22WD-4 | ○(白) | 115x35 | ￥26,070 | - | - | - |
| TLWEA125x41-22RD-4 | ●(赤) | 115x35 | ￥31,350 | - | - | - |
| TLWEA125x41-22GD-4 | ●(緑) | 115x35 | ￥31,350 | - | - | - |
| TLWEA125x41-22BD-4 | ●(青) | 115x35 | ￥31,350 | - | - | - |
| TLWEA165x41-22WD-4 | ○(白) | 155x35 | ￥29,700 | - | - | - |
| TLWEA165x41-22RD-4 | ●(赤) | 155x35 | ￥35,640 | - | - | - |
| TLWEA165x41-22GD-4 | ●(緑) | 155x35 | ￥35,640 | - | - | - |
| TLWEA165x41-22BD-4 | ●(青) | 155x35 | ￥35,640 | - | - | - |
| TLWEA205x41-22WD-4 | ○(白) | 195x35 | ￥33,000 | - | - | - |
| TLWEA205x41-22RD-4 | ●(赤) | 195x35 | ￥39,600 | - | - | - |
| TLWEA205x41-22GD-4 | ●(緑) | 195x35 | ￥39,600 | - | - | - |
| TLWEA205x41-22BD-4 | ●(青) | 195x35 | ￥39,600 | - | - | - |
| TLWEA245x41-22WD-4 | ○(白) | 235x35 | ￥36,960 | - | - | - |
| TLWEA245x41-22RD-4 | ●(赤) | 235x35 | ￥44,660 | - | - | - |
| TLWEA245x41-22GD-4 | ●(緑) | 235x35 | ￥44,660 | - | - | - |
| TLWEA245x41-22BD-4 | ●(青) | 235x35 | ￥44,660 | - | - | - |
| TLWEA325x41-22WD-4 | ○(白) | 315x35 | ￥43,560 | - | - | - |
| TLWEA325x41-22RD-4 | ●(赤) | 315x35 | ￥52,360 | - | - | - |
| TLWEA325x41-22GD-4 | ●(緑) | 315x35 | ￥52,360 | - | - | - |
| TLWEA325x41-22BD-4 | ●(青) | 315x35 | ￥52,360 | - | - | - |
| TLWEA405x41-22WD-4 | ○(白) | 395x35 | ￥51,260 | - | - | - |
| TLWEA405x41-22RD-4 | ●(赤) | 395x35 | ￥61,600 | - | - | - |
| TLWEA405x41-22GD-4 | ●(緑) | 395x35 | ￥61,600 | - | - | - |
| TLWEA405x41-22BD-4 | ●(青) | 395x35 | ￥61,600 | - | - | - |
| TLWEA485x41-22WD-4 | ○(白) | 475x35 | ￥58,410 | - | - | - |
| TLWEA485x41-22RD-4 | ●(赤) | 475x35 | ￥70,290 | - | - | - |
| TLWEA485x41-22GD-4 | ●(緑) | 475x35 | ￥70,290 | - | - | - |
| TLWEA485x41-22BD-4 | ●(青) | 475x35 | ￥70,290 | - | - | - |
| TLWEA565x41-22WD-4 | ○(白) | 555x35 | ￥65,780 | - | - | - |
| TLWEA565x41-22RD-4 | ●(赤) | 555x35 | ￥78,980 | - | - | - |
| TLWEA565x41-22GD-4 | ●(緑) | 555x35 | ￥78,980 | - | - | - |
| TLWEA565x41-22BD-4 | ●(青) | 555x35 | ￥78,980 | - | - | - |
※ 上記の表にない発光長など、カスタム・特注はアイテックシステム営業までご相談ください。
※ 外形図、取扱説明書のダウンロードには、ログインする必要がありますので、会員登録をお願い致します。

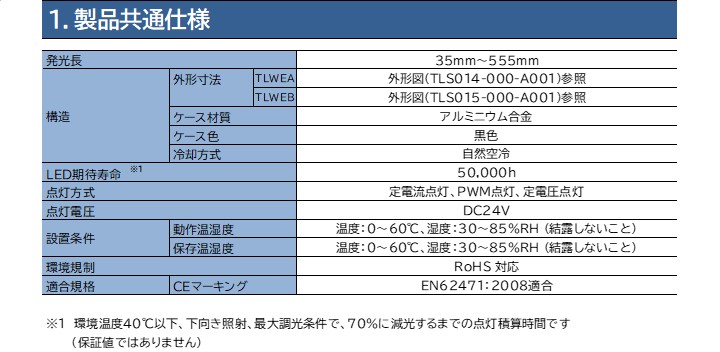

○使用可能な環境温度は0～60℃で、厳しい高温環境下でもお使いいただけます。
○低価格のため、採用することで搭載装置のトータルコスト削減に貢献します。
【照明方法・用途】
高照度な均一拡散光で、斜光・反射光・透過光照明として、エリアカメラを用いた『文字認識・キズ検査・透過・異物・汚れ・穴検査』の広範囲な画像処理用照明に最適。
定電流電源TPDC型と組合せて、ラインカメラ用にも使用可 (DC24V駆動)。
照射幅が広いため、ラインカメラの光軸調整が容易に行えます。
【設置タイプ】
短手面に取付耳が付いたTLWEAシリーズ、または取付耳が無いTLWEBシリーズの2機種から、設置場所に応じてお選びいただけます。

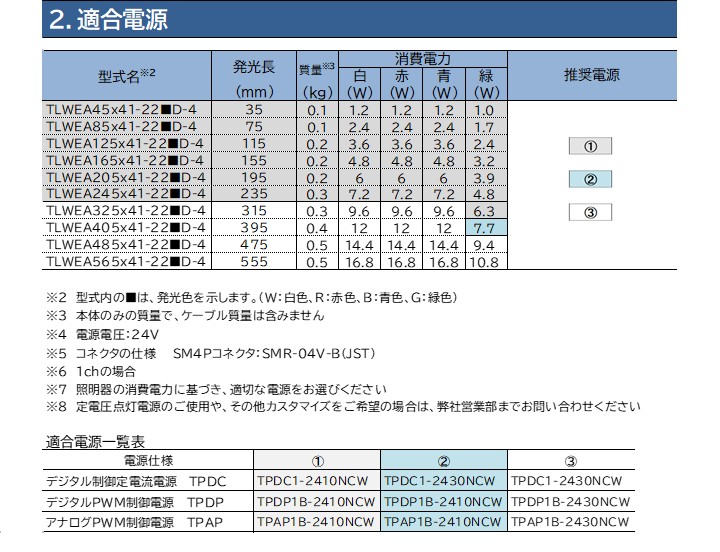

※照明認識・調整器ECIを搭載し、光shopのPWM電源および定電流電源の両シリーズで最適な制御が可能です。
（電源選定でご不明な点等ございましたら、弊社営業までご相談ください）
※照明器のケーブル長は0.5mです。延長が必要な場合は、別途延長ケーブルをご選定ください。
○IR照明につきましては従来品をご活用ください
⇒従来品（TLWAシリーズ）製品ページはこちら
