直線照明（拡散光）TLEAシリーズ（耳有り）
商品コード
-
￥15,840 ～ ￥96,690
（税率10％込）
- カテゴリ
-
-
画像処理用LED照明器
-
直線照明
-
| 型式 | 発光色 | 発光部サイズ(mm) | 価格 | 外形図PDF | 外形図DXF | 標準仕様書 |
|---|---|---|---|---|---|---|
| TLEA45x25-22WD-4 | ○(白) | 35x19 | ￥15,840 | - | - | - |
| TLEA45x25-22RD-4 | ●(赤) | 35x19 | ￥17,490 | - | - | - |
| TLEA45x25-22GD-4 | ●(緑) | 35x19 | ￥17,490 | - | - | - |
| TLEA45x25-22BD-4 | ●(青) | 35x19 | ￥17,490 | - | - | - |
| TLEA85x25-22WD-4 | ○(白) | 75x19 | ￥17,820 | - | - | - |
| TLEA85x25-22RD-4 | ●(赤) | 75x19 | ￥19,360 | - | - | - |
| TLEA85x25-22GD-4 | ●(緑) | 75x19 | ￥19,360 | - | - | - |
| TLEA85x25-22BD-4 | ●(青) | 75x19 | ￥19,360 | - | - | - |
| TLEA125x25-22WD-4 | ○(白) | 115x19 | ￥20,020 | - | - | - |
| TLEA125x25-22RD-4 | ●(赤) | 115x19 | ￥22,000 | - | - | - |
| TLEA125x25-22GD-4 | ●(緑) | 115x19 | ￥22,000 | - | - | - |
| TLEA125x25-22BD-4 | ●(青) | 115x19 | ￥22,000 | - | - | - |
| TLEA165x25-22WD-4 | ○(白) | 155x19 | ￥22,110 | - | - | - |
| TLEA165x25-22RD-4 | ●(赤) | 155x19 | ￥24,750 | - | - | - |
| TLEA165x25-22GD-4 | ●(緑) | 155x19 | ￥24,750 | - | - | - |
| TLEA165x25-22BD-4 | ●(青) | 155x19 | ￥24,750 | - | - | - |
| TLEA205x25-22WD-4 | ○(白) | 195x19 | ￥23,760 | - | - | - |
| TLEA205x25-22RD-4 | ●(赤) | 195x19 | ￥26,290 | - | - | - |
| TLEA205x25-22GD-4 | ●(緑) | 195x19 | ￥26,290 | - | - | - |
| TLEA205x25-22BD-4 | ●(青) | 195x19 | ￥26,290 | - | - | - |
| TLEA245x25-22WD-4 | ○(白) | 235x19 | ￥25,740 | - | - | - |
| TLEA245x25-22RD-4 | ●(赤) | 235x19 | ￥29,700 | - | - | - |
| TLEA245x25-22GD-4 | ●(緑) | 235x19 | ￥29,700 | - | - | - |
| TLEA245x25-22BD-4 | ●(青) | 235x19 | ￥29,700 | - | - | - |
| TLEA325x25-22WD-4 | ○(白) | 315x19 | ￥29,370 | - | - | - |
| TLEA325x25-22RD-4 | ●(赤) | 315x19 | ￥34,760 | - | - | - |
| TLEA325x25-22GD-4 | ●(緑) | 315x19 | ￥34,760 | - | - | - |
| TLEA325x25-22BD-4 | ●(青) | 315x19 | ￥34,760 | - | - | - |
| TLEA405x25-22WD-4 | ○(白) | 395x19 | ￥33,000 | - | - | - |
| TLEA405x25-22RD-4 | ●(赤) | 395x19 | ￥39,600 | - | - | - |
| TLEA405x25-22GD-4 | ●(緑) | 395x19 | ￥39,600 | - | - | - |
| TLEA405x25-22BD-4 | ●(青) | 395x19 | ￥39,600 | - | - | - |
| TLEA485x25-22WD-4 | ○(白) | 475x19 | ￥36,740 | - | - | - |
| TLEA485x25-22RD-4 | ●(赤) | 475x19 | ￥44,660 | - | - | - |
| TLEA485x25-22GD-4 | ●(緑) | 475x19 | ￥44,660 | - | - | - |
| TLEA485x25-22BD-4 | ●(青) | 475x19 | ￥44,660 | - | - | - |
| TLEA565x25-22WD-4 | ○(白) | 555x19 | ￥40,260 | - | - | - |
| TLEA565x25-22RD-4 | ●(赤) | 555x19 | ￥49,500 | - | - | - |
| TLEA565x25-22GD-4 | ●(緑) | 555x19 | ￥49,500 | - | - | - |
| TLEA565x25-22BD-4 | ●(青) | 555x19 | ￥49,500 | - | - | - |
| TLEA645x25-22WD-4 | ○(白) | 635x19 | ￥43,890 | - | - | - |
| TLEA645x25-22RD-4 | ●(赤) | 635x19 | ￥54,560 | - | - | - |
| TLEA645x25-22GD-4 | ●(緑) | 635x19 | ￥54,560 | - | - | - |
| TLEA645x25-22BD-4 | ●(青) | 635x19 | ￥54,560 | - | - | - |
| TLEA725x25-22WD-4 | ○(白) | 715x19 | ￥47,520 | - | - | - |
| TLEA725x25-22RD-4 | ●(赤) | 715x19 | ￥59,400 | - | - | - |
| TLEA725x25-22GD-4 | ●(緑) | 715x19 | ￥59,400 | - | - | - |
| TLEA725x25-22BD-4 | ●(青) | 715x19 | ￥59,400 | - | - | - |
| TLEA805x25-22WD-4 | ○(白) | 795x19 | ￥51,260 | - | - | - |
| TLEA805x25-22RD-4 | ●(赤) | 795x19 | ￥64,570 | - | - | - |
| TLEA805x25-22GD-4 | ●(緑) | 795x19 | ￥64,570 | - | - | - |
| TLEA805x25-22BD-4 | ●(青) | 795x19 | ￥64,570 | - | - | - |
| TLEA1205x25-22WD-4 | ○(白) | 1195x19 | ￥73,480 | - | - | - |
| TLEA1205x25-22RD-4 | ●(赤) | 1195x19 | ￥96,690 | - | - | - |
| TLEA1205x25-22GD-4 | ●(緑) | 1195x19 | ￥96,690 | - | - | - |
| TLEA1205x25-22BD-4 | ●(青) | 1195x19 | ￥96,690 | - | - | - |
※ 上記の表にない発光長など、カスタム・特注はアイテックシステム営業までご相談ください。
※ 外形図、取扱説明書のダウンロードには、ログインする必要がありますので、会員登録をお願い致します。

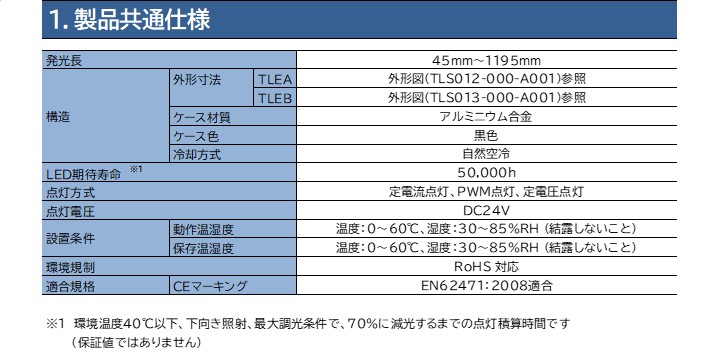

○使用可能な環境温度は0～60℃で、厳しい高温環境下でもお使いいただけます。
○低価格のため、採用することで搭載装置のトータルコスト削減に貢献します。

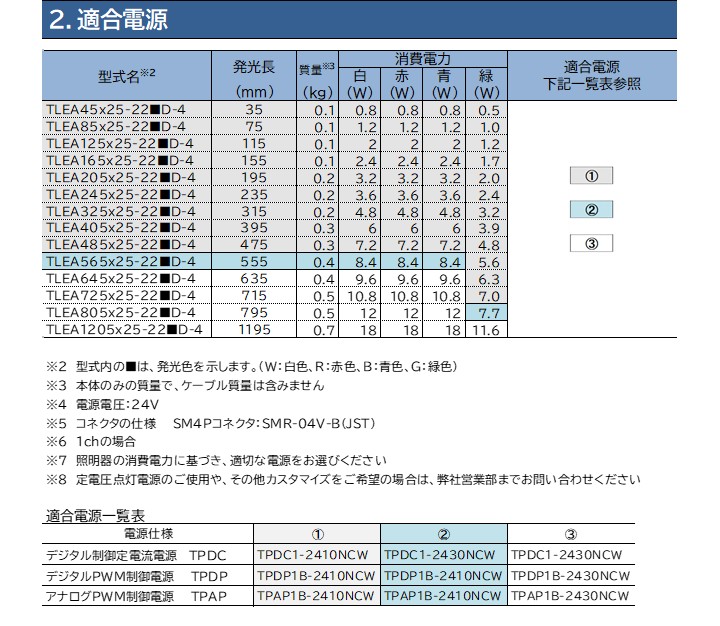

○DC24V駆動に対応し、PWM電源と定電流電源のどちらでも使用可能。
（ご不明な点等ございましたら、弊社営業までご相談ください）
○高照度の拡散光を均一に照射できるため、透過や反射照明用としてムラが少なく、広範囲を効果的に照らす用途に適しています。
○短手面に取付耳が付いたTLEAシリーズ、または取付耳が無いTLEBシリーズの2機種から、設置場所に応じてお選びいただけます。
○用途:文字認識・キズ検査や透過・異物・汚れ・穴検査に最適。定電流電源TPDCと組み合わせることで、ラインカメラ用としてもご使用いただけます。
○照明方法：透過、反射、拡散光照明に対応しており、幅広い用途に適しています。
○照明器のケーブル長は0.5mです。延長が必要な場合は、別途延長ケーブルをご選定ください。
○IR照明につきましては従来品をご活用ください
⇒従来品（TLAシリーズ）製品ページはこちら
